氣動活塞式切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新鮮，流阻小、額定流量系數大、許用壓差大、密封性能優良等長處。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。接下來由奇眾切斷閥廠家介紹氣動活塞式切斷閥結構特點性能參數。

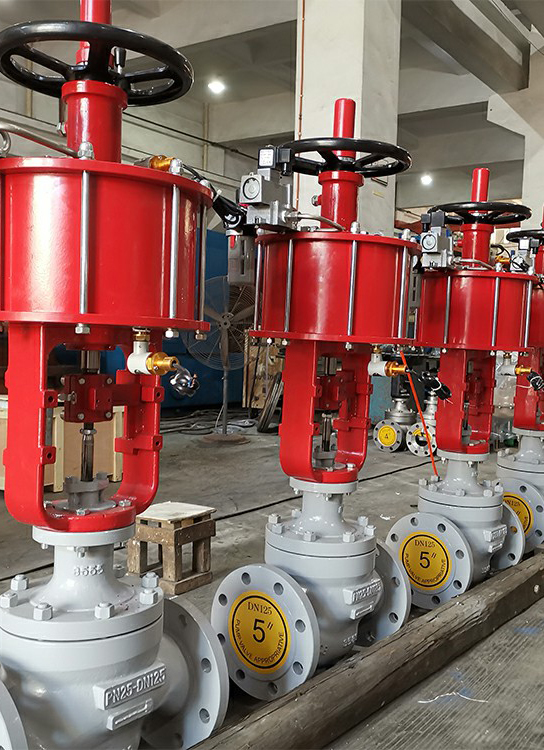

氣動活塞式切斷閥 結構特點
ZSQP型氣動活塞式直通單座切斷閥具有設計新鮮、結構緊湊、操作力大及密封性能優良等長處。 結構與原理氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節結構的型式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和藹開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
產品材質：鑄鋼(WCB)，不銹鋼(304.304L.316.316L)
創造標準： 國標(GB)，美標(API)，日標(JIS)
