奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41F-三片式法蘭球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
一、Q41F-三片式法蘭球閥概述：
閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。閥體鑄造采用中國臺灣引進的先進工藝，結構合理、造型美觀。驅動方式:手動、電動、氣動�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
二、Q41F-三片式法蘭球閥工作原理：
法蘭三片式球閥是由三段閥體，中間配用螺栓鎖定而成。具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。適宜做開關、切斷閥使用。
三、Q41F-三片式法蘭球閥產品特點：
1、 單閥座設計，消除了閥門中腔介質因異常升壓而影響使用安全的問題。
2、 低扭矩設計，特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
3、 啟閉無摩擦，這一功能完了傳統閥門因密封面之間相互摩擦而影響密封的問題。
4、 三片式結構，對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
5、 楔形密封結構，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
四、Q41F-三片式法蘭球閥連接尺寸：

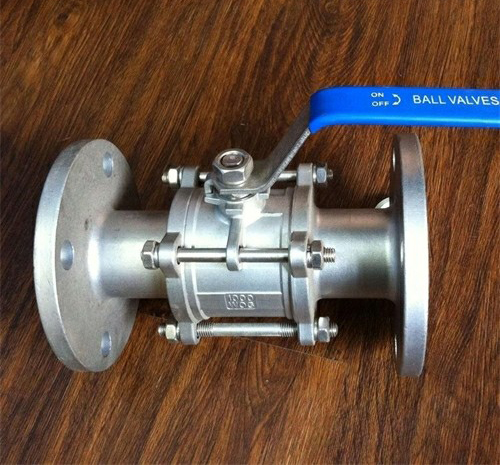

五、Q41F-三片式法蘭球閥實物展示：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F-三片式法蘭球閥產品，請您根據Q41F-三片式法蘭球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、Q41F-三片式法蘭球閥概述：
閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。閥體鑄造采用中國臺灣引進的先進工藝，結構合理、造型美觀。驅動方式:手動、電動、氣動�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
二、Q41F-三片式法蘭球閥工作原理：
法蘭三片式球閥是由三段閥體，中間配用螺栓鎖定而成。具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。適宜做開關、切斷閥使用。
三、Q41F-三片式法蘭球閥產品特點：
1、 單閥座設計，消除了閥門中腔介質因異常升壓而影響使用安全的問題。
2、 低扭矩設計，特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
3、 啟閉無摩擦，這一功能完了傳統閥門因密封面之間相互摩擦而影響密封的問題。
4、 三片式結構，對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
5、 楔形密封結構，使閥門的密封性不受管線壓差變化的影響，在各種工況下密封性能都有可靠保證。
6、 密封面的自清潔結構，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。
四、Q41F-三片式法蘭球閥連接尺寸：
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
五、Q41F-三片式法蘭球閥實物展示：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41F-三片式法蘭球閥產品，請您根據Q41F-三片式法蘭球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
