產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多BU41S-法蘭保溫柱塞閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品介紹

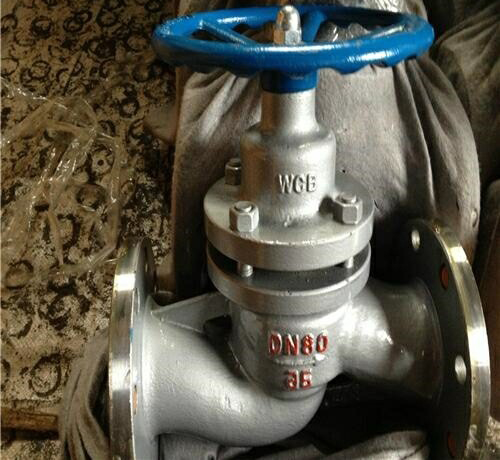

是由閥體、閥桿、閥蓋、孔架、柱塞、密封環、手輪等一些零部件組成的。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下來回運動終來完成閥門開啟與關閉的功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓的工作，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性能，并杜絕了內外泄漏的問題，同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富有彈性密封圈及一個金屬隔框組成的，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈 ，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。由于柱塞表面是經過高精度外圓磨床加工而成的，加上密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
二、BU41S-法蘭保溫柱塞閥產品主要部件材質
三、BU41S-法蘭保溫柱塞閥產品主要性能參數
四、BU41S-法蘭保溫柱塞閥產品主要結構參數
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BU41S-法蘭保溫柱塞閥產品，請您根據BU41S-法蘭保溫柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
產品介紹
是由閥體、閥桿、閥蓋、孔架、柱塞、密封環、手輪等一些零部件組成的。當手輪旋轉時，通過閥桿帶動柱塞在孔架中間上下來回運動終來完成閥門開啟與關閉的功能。在閥門中柱塞與密封環間采用過盈配合，通過調節壓蓋中法蘭螺栓的工作，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性能，并杜絕了內外泄漏的問題，同時閥門開啟力矩小，能實現閥門迅速開啟和關閉。柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富有彈性密封圈及一個金屬隔框組成的，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈 ，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。由于柱塞表面是經過高精度外圓磨床加工而成的，加上密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
二、BU41S-法蘭保溫柱塞閥產品主要部件材質
| 型號規格 | 通徑 DN（mm） | 試驗壓力PN （MPa） （1.6-6.4） | 主要技術性能 | 閥門材料選用 | |||||||||
| 殼體 | 密封 | 適用 介質 | 適用 溫度 （℃） | 閥體 閥蓋 機架 | 活塞蓋 | 閥桿 活塞 | 缸套 堆焊 | 墊料 | 絲桿 螺母 | 活塞蓋 螺栓 彈墊 | 手輪 | ||
| -16C -16P | 15-200 | 2.4 3.75 6.0 | 1.76 2.75 4.4 （氣密0.6） | 水 蒸汽 氣 油品 酸類等 | 120- 380 | WCB HT200 QT450-10 304 316 316L | WCB 304 316 316L | 2Cr13 304 316 316L | A102 （308） （Y）合金 | 金屬 不銹鋼 纏繞 石墨 | 銅 H62 | 1Cr18Ni9Ti （304） | 灰鑄鐵 馬 |
| 型號規格 | 公稱壓力PN（MPa） | 試驗壓力ps（MPa） | 使用溫度≤（℃） | 適用介質 | |
| 殼體 | 密封 | ||||
| -16C | 1.6 | 2.4 | 1.76 （氣密） O．6 | 180-320℃ | 水、蒸汽、氣、油品等弱腐蝕介質類 |
| -16P | 150-200℃ | 硝、醋酸類 |
| 力PN（MPa） | 公稱通徑 DN（mm） | 尺寸（mm） | 重量 （kg） | ||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | Do | |||
| 1.6 | 40 | 200 | 145 | 110 | 85 | 18 | 4-φ18 | 190 | 230 | 160 | 12.5 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 205 | 245 | 180 | 16 | |
| 65 | 290 | 180 | 145 | 120 | 20 | 4-φ18 | 245 | 305 | 200 | 26 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 285 | 365 | 240 | 35 | |
| 100 | 350 | 215 | 180 | 155 | 24 | 8-φ18 | 320 | 405 | 280 | 32 | |
| 125 | 400 | 245 | 210 | 185 | 26 | 8-φ18 | 340 | 415 | 320 | 64 | |
| 150 | 480 | 280 | 240 | 210 | 28 | 8-φ23 | 410 | 510 | 350 | 110 | |
| 200 | 600 | 335 | 295 | 265 | 30 | 12-φ23 | 530 | 650 | 450 | 168 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的BU41S-法蘭保溫柱塞閥產品，請您根據BU41S-法蘭保溫柱塞閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
