奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多WJ941Y-PN16~25-電動波紋管截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

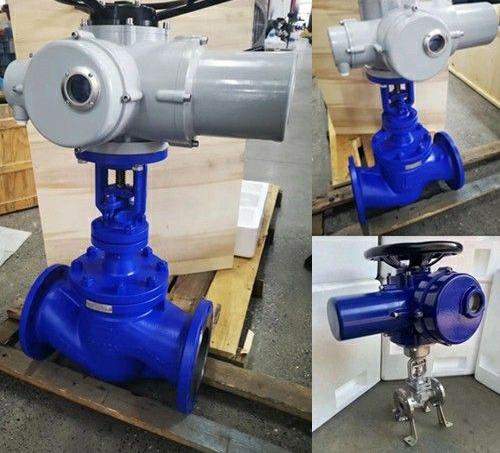

WJ941Y-PN16~25-電動波紋管截止閥產品說明書資料介紹:
WJ941Y-PN16~25-電動波紋管截止閥制造標準：DIN3356， 結構長度：DIN3202，對焊口標準：DIN3239，試驗標準：DIN3230，設計標準 GB/T12235，結構長度 GB/T12221，連接法蘭 GB/T9113 JB/T79，試驗和檢驗 GB/T13927，公稱通徑DN15-DN500，公稱壓力PN10~64，工作溫度-29℃～425℃的石油、化工、制藥、化肥、電力行業蒸汽、易燃、易爆、導熱油、高純度、有毒介質等各種的工況上，電動裝置切斷或接通調節管路介質。
設計特點:
采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
用途
1、工業
2、電站
3、廢氣凈化廠
4、天然氣
5、真空裝置
6、氨
7、熱水
8、冷凍系統
9、加熱設備
10、蒸汽系統
結構特點:
1、雙層波紋管
2、維修方便
3、波紋管密封閥桿
4、雙重密封
5、位置指示
6、電動控制開關
性能參數:
安裝注意事項
1.安裝施工必須小心，切忌撞擊脆性材料制作的截止閥。
2.安裝前，應將截止閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3.截止閥起吊時，繩子不要系在電動裝置或閥桿上，以免損壞這些部件，應該系在法蘭上。
4.對于截止閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷截止閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小截止閥，使其失效。
使用注意事項:
1.200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后，溫度升高，螺栓受熱膨脹，間隙加大，所以必須再次擰緊，叫做"熱緊"，操作人員要注意這一工作，否則容易發生泄露。
2.天氣寒冷時，水閥長期閉停，應將閥后積水排除。汽閥停汽后，也要排除凝結水。閥底有如絲堵，可將它打開排水。
3.非金屬截止閥，有的硬脆，有的強度較低，操作時，開閉力不能太大，尤其不能使猛勁。還要注意辟免物件磕碰。
4.新截止閥使用時，填料不要壓得太緊，以不漏為度，以免閥桿受壓太大，加快磨損，而又啟閉費勁。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的WJ941Y-PN16~25-電動波紋管截止閥產品，請您根據WJ941Y-PN16~25-電動波紋管截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
WJ941Y-PN16~25-電動波紋管截止閥產品說明書資料介紹:
WJ941Y-PN16~25-電動波紋管截止閥制造標準：DIN3356， 結構長度：DIN3202，對焊口標準：DIN3239，試驗標準：DIN3230，設計標準 GB/T12235，結構長度 GB/T12221，連接法蘭 GB/T9113 JB/T79，試驗和檢驗 GB/T13927，公稱通徑DN15-DN500，公稱壓力PN10~64，工作溫度-29℃～425℃的石油、化工、制藥、化肥、電力行業蒸汽、易燃、易爆、導熱油、高純度、有毒介質等各種的工況上，電動裝置切斷或接通調節管路介質。
設計特點:
采用先進的金屬波紋管密封技術制造，高性能金屬波紋管，波紋管密封截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維修費用及頻繁的維修保養，還提供清潔安全工作環境。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等工業。
用途
1、工業
2、電站
3、廢氣凈化廠
4、天然氣
5、真空裝置
6、氨
7、熱水
8、冷凍系統
9、加熱設備
10、蒸汽系統
結構特點:
1、雙層波紋管
2、維修方便
3、波紋管密封閥桿
4、雙重密封
5、位置指示
6、電動控制開關
性能參數:
| PN | DN | L | D | D1 | D2 | B | f | H | N-ф | H |
| 4 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4/14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4/14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4/14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4/18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4/18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4/18 | 13 | |
| 65 | 290 | 185 | 145 | 122 | 22 | 3 | 238 | 4/18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 8/18 | 20 | |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8/22 | 25 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8/26 | 32 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8/26 | 40 |
1.安裝施工必須小心，切忌撞擊脆性材料制作的截止閥。
2.安裝前，應將截止閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因?yàn)檫\(yùn)輸過程中，易撞歪閥桿。還要清除閥內的雜物。
3.截止閥起吊時，繩子不要系在電動裝置或閥桿上，以免損壞這些部件，應該系在法蘭上。
4.對于截止閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷截止閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小截止閥，使其失效。
使用注意事項:
1.200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后，溫度升高，螺栓受熱膨脹，間隙加大，所以必須再次擰緊，叫做"熱緊"，操作人員要注意這一工作，否則容易發生泄露。
2.天氣寒冷時，水閥長期閉停，應將閥后積水排除。汽閥停汽后，也要排除凝結水。閥底有如絲堵，可將它打開排水。
3.非金屬截止閥，有的硬脆，有的強度較低，操作時，開閉力不能太大，尤其不能使猛勁。還要注意辟免物件磕碰。
4.新截止閥使用時，填料不要壓得太緊，以不漏為度，以免閥桿受壓太大，加快磨損，而又啟閉費勁。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的WJ941Y-PN16~25-電動波紋管截止閥產品，請您根據WJ941Y-PN16~25-電動波紋管截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
