奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z960YPW540 140V-電動閘閥 相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

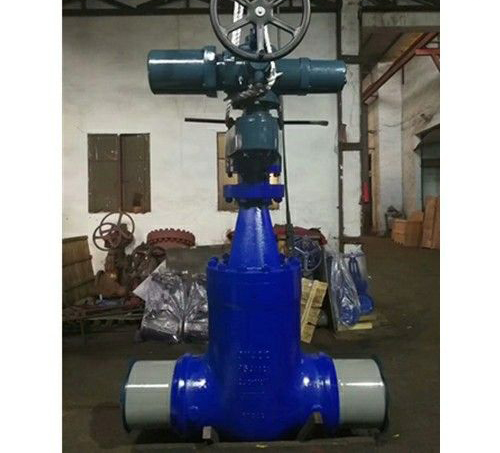

電動閘閥說明書資料介紹
電動閘閥與其他閥門產品相比的特點是高溫高壓，由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。閥體材質鉻鉬鋼鑄造適用于火力電廠540℃高溫蒸汽使用，P54代表可以用于溫度≤540℃介質，100V代表使用壓力PN100閥體材質20CrMoV鉻鉬鋼。智能電動裝置控制開關，明桿楔式雙閘板結構形式，本體結構為直通式，焊接（BW對焊），中腔采用自緊密封式結構（俗稱自密封）壓力越高密封越好，閥座密封面套焊STL硬質合金圈，閥板堆焊STL合金焊條，安裝位置與管道垂直，并使閥門中腔向上，閥門工作時，閥瓣處于全開或全關位置，不允許停留在中間位置或當調節閥使用。適用介質：水、蒸氣等非腐蝕性介質。主要用于電力（火力電站、核電站）、石油、化工、冶金、環保、礦山、食品、造紙、航天、船舶、各種系統的管路上，切斷或接通管路介質。
由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。
?結構特點
1、采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
3、閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。
4、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
5、閥門的開啟和關閉由電動裝置來控制，電動裝置由電機、減速器、轉矩控制機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作。可根據用戶要求選配各種電動執行器配套。
執行標準
1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG ANSI B16。25
4、檢查和試驗：E101
零件材料
性能參數
外形連接尺寸
：
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z960YPW540 140V-電動閘閥 產品，請您根據Z960YPW540 140V-電動閘閥 參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
電動閘閥說明書資料介紹
電動閘閥與其他閥門產品相比的特點是高溫高壓，由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。閥體材質鉻鉬鋼鑄造適用于火力電廠540℃高溫蒸汽使用，P54代表可以用于溫度≤540℃介質，100V代表使用壓力PN100閥體材質20CrMoV鉻鉬鋼。智能電動裝置控制開關，明桿楔式雙閘板結構形式，本體結構為直通式，焊接（BW對焊），中腔采用自緊密封式結構（俗稱自密封）壓力越高密封越好，閥座密封面套焊STL硬質合金圈，閥板堆焊STL合金焊條，安裝位置與管道垂直，并使閥門中腔向上，閥門工作時，閥瓣處于全開或全關位置，不允許停留在中間位置或當調節閥使用。適用介質：水、蒸氣等非腐蝕性介質。主要用于電力（火力電站、核電站）、石油、化工、冶金、環保、礦山、食品、造紙、航天、船舶、各種系統的管路上，切斷或接通管路介質。
由于性能技術特性、工況的特殊使安裝在水、汽管道上作為啟閉裝置用。
?結構特點
1、采用壓力自緊式密封結構，雙閘板，兩端支管為焊接連接。
2、關閉機構主要由能夠調心的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向筋的引導作升降運動。
3、閥座、閥瓣密封面采用鈷基硬質合金等離子噴焊而成。耐磨、抗擦傷性能好。
4、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕的抗擦傷性。
5、閥門的開啟和關閉由電動裝置來控制，電動裝置由電機、減速器、轉矩控制機構、現場操作機構、手、電動切換機構等組成，除就地操作外，還可以進行遠距離操作。可根據用戶要求選配各種電動執行器配套。
執行標準
1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG ANSI B16。25
4、檢查和試驗：E101
零件材料
| 零件名稱 | 材料牌號 | ||
| 閥體 | WCB | WC6、ZG20crmov | WC9\ZG15crlmolv |
| 閘板 | WCB | WC6、ZG20crmov | WC9\ZG15crlmolv |
| 閥蓋 | 25 | 12Cr1Mo1VA | |
| 閥桿 | 1Cr17Ni12 | 20Cr1Mo1VA | |
| 閥座 | 25 | 12Cr1Mo1VA | |
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼（增強柔性石墨） | S軟鋼（增強柔性石墨） |
| 填料 | 增強柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 閥桿螺母 | 45（ZCuZn25A16Fe3Mn3） | ||
| 四開環 | 1Cr13 | 20Cr1Mo1VA | |
| 型號 | 公稱壓PN（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作溫度（℃） | 適用介質 | |
| 強度試驗 | 密封試驗/上密封試驗 | |||||
| Z962Y-250 | 25 | 37.5 | 27.5 | 25 | ≤425 | 水、蒸汽 |
| Z962Y-320 | 32 | 48 | 36 | 32 | ≤425 | |
| Z962Y-P54100 | P5410 | 30 | 22 | ≤540 | 蒸汽 | |
| Z962Y-P55140 | P5514 | 37.5 | 27.5 | ≤550 | ||
| Z962Y-P54170 | P5517 | 48 | 36 | ≤540 | ||
| Z962Y-P57170 | P5717 | 61.8 | 41.2 | ≤570 | ||
| 公稱通徑DNNominal diameter | 主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions | 電動裝置Electric dewice | 重量(kg)Weight | ||||
| d | L | H | L1 | L2 | |||
| Z962Y-250 | |||||||
| 100 | 84 | 406 | 1164 | 437 | 277 | DZW45 | 234 |
| 125 | 100 | 483 | 1402 | 437 | 277 | DZW60 | 343 |
| 175 | 158 | 711 | 1650 | 554 | 309 | DZW180 | 638 |
| 225 | 200 | 864 | 1650 | 554 | 309 | DZW180 | 654 |
| 300 | 280 | 1067 | 2106 | 764 | 398 | DZW350 | 1973 |
| Z962Y-320 | |||||||
| 100 | 96 | 533 | 1236 | 437 | 277 | DZW60 | 291 |
| 125 | 118 | 610 | 1302 | 437 | 277 | DZW60 | 315 |
| 150 | 148 | 762 | 1403 | 526 | 283 | DZW90 | 672 |
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 684 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 696 |
| Z962Y-P54100V | |||||||
| 175 | 148 | 762 | 1650 | 554 | 309 | DZW180 | 683 |
| 225 | 222 | 1041 | 1650 | 554 | 309 | DZW180 | 704 |
| 250 | 222 | 1041 | 1795 | 554 | 309 | DZW180 | 1214 |
| 300 | 294 | 1245 | 2080 | 554 | 309 | DZW250 | 2125 |
| Z962Y-P54170V | |||||||
| 125 | 98 | 630 | 1230 | 437 | 277 | DZW60 | 312 |
| 225 | 186 | 1060 | 1680 | 554 | 309 | DZW180 | 1401 |
| 300 | 278 | 1397 | 2265 | 764 | DZW500 | 2834 | |
| 325 | 310 | 1448 | 2265 | 690 | 398 | DZW500 | 2632 |
| 350 | 338 | 1550 | 2536 | 715 | DZWC-4 | 5591 | |
