奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Z961YPN100-電動高壓焊接式閘閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

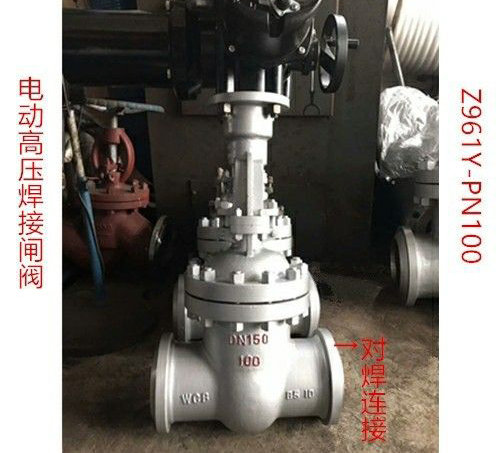

Z961YPN100-電動高壓焊接式閘閥產品說明書資料介紹
Z961YPN100-電動高壓焊接式閘閥適用于PN16～PN100、Class150～Class600、JIS 10K～JIS 20K的各種管路上，適用溫度：-19～400℃，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。一般采用法蘭連接，也可采用對焊連接。
工作原理
閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
結構原理
Z961YPN100-電動高壓焊接式閘閥主要由閥體、閥板、閥桿、填料、填料壓蓋、電動執行器幾大部分組合而成，啟閉件是一個閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流
執行標準
（1）GB/T 12232-2005 通用閥門 法蘭連接鐵制閘閥
（2）GB/T 12234-2007 石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥
（3）GB8464-87 《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條例》
（4）GB8465.1-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》
（5）JB/T53162-1999 《閘閥產品質量分等》
（6）JB/T5298-91《管線用鋼制平板閘閥》
（7）JB/Z243-85《閘閥靜壓壽命實驗規程》
（8）JB/TQ648-8《鐵質對夾式平板閘閥》
（9）JB/T53200-94《鐵質對價平板閘閥 產品質量分等》
（10）JB/T53242-94《鋼制平板閘閥 產品質量分等》
零件材料
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z961YPN100-電動高壓焊接式閘閥產品，請您根據Z961YPN100-電動高壓焊接式閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Z961YPN100-電動高壓焊接式閘閥產品說明書資料介紹
Z961YPN100-電動高壓焊接式閘閥適用于PN16～PN100、Class150～Class600、JIS 10K～JIS 20K的各種管路上，適用溫度：-19～400℃，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于輸送水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等，廣泛應用于石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等領域。驅動方式為蝸輪蝸桿傳動、手動、氣動或電動。一般采用法蘭連接，也可采用對焊連接。
工作原理
閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為5°，介質溫度不高時為2°52'。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。
結構原理
Z961YPN100-電動高壓焊接式閘閥主要由閥體、閥板、閥桿、填料、填料壓蓋、電動執行器幾大部分組合而成，啟閉件是一個閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流
執行標準
（1）GB/T 12232-2005 通用閥門 法蘭連接鐵制閘閥
（2）GB/T 12234-2007 石油、天然氣工業用螺柱連接閥蓋的鋼制閘閥
（3）GB8464-87 《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條例》
（4）GB8465.1-87《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》
（5）JB/T53162-1999 《閘閥產品質量分等》
（6）JB/T5298-91《管線用鋼制平板閘閥》
（7）JB/Z243-85《閘閥靜壓壽命實驗規程》
（8）JB/TQ648-8《鐵質對夾式平板閘閥》
（9）JB/T53200-94《鐵質對價平板閘閥 產品質量分等》
（10）JB/T53242-94《鋼制平板閘閥 產品質量分等》
零件材料
| 零件名稱 | 材料牌號 | ||
| 閥體 | WCB | WC6、ZG20crmov | WC9ZG15crlmolv |
| 閘板 | WCB | WC6、ZG20crmov | WC9ZG15crlmolv |
| 閥蓋 | 25 | 12Cr1Mo1VA | |
| 閥桿 | 1Cr17Ni12 | 20Cr1Mo1VA | |
| 閥座 | 25 | 12Cr1Mo1VA | |
| 密封環 | S軟鋼（增強柔性石墨） | S軟鋼（增強柔性石墨） | S軟鋼（增強柔性石墨） |
| 填料 | 增強柔性石墨 | ||
| 支架 | WCB | WCB或WC6 | |
| 閥桿螺母 | 45（ZCuZn25A16Fe3Mn3） | ||
| 四開環 | 1Cr13 | 20Cr1Mo1VA | |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Z961YPN100-電動高壓焊接式閘閥產品，請您根據Z961YPN100-電動高壓焊接式閘閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
