奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多J1A1A03-焊接截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

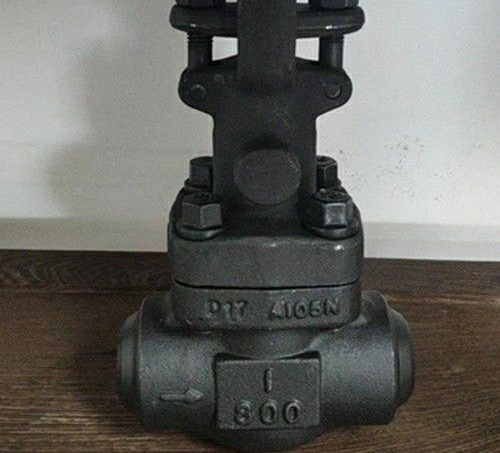

J1A1A03-焊接截止閥手動開關，閥整體A105碳鋼制造，直通式設計結構，C13系列不銹鋼堆焊密封面，閥芯節流型、針型、球型，SW承插焊/BW對焊連接，公稱壓力PN63公斤，公稱通徑DN10-DN50，閥體材質A105適用于425℃以下各種水、蒸汽、油品等。
型號編制說明
結構特點
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型。
執行標準
設計與制造：ASME B16.34，JB/T3595，E101
連接端： BW,SW
承插焊端：ASME B16.11
設計與制造符合API602 BS5352和ASME B16.34
檢驗與測試按API 598
標記按MSS-SP-25
零件材料
注意:客戶需求的其他材質也可.密封面材料配對客戶內件代號決定CS=碳鋼;AS=合金鋼;SS=不銹鋼性能參數
外形尺寸
：
安裝注意事項
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、J1A1A03-焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J1A1A03-焊接截止閥產品，請您根據J1A1A03-焊接截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
J1A1A03-焊接截止閥手動開關，閥整體A105碳鋼制造，直通式設計結構，C13系列不銹鋼堆焊密封面，閥芯節流型、針型、球型，SW承插焊/BW對焊連接，公稱壓力PN63公斤，公稱通徑DN10-DN50，閥體材質A105適用于425℃以下各種水、蒸汽、油品等。
型號編制說明
| J1H1A03 | J1L1A03 | |
| J1A1B01 | J1H1B01 | J1L3A03 |
| J1A3A03 | J1H3A03 | J1L5A03 |
| J1A3B01 | J1H3B01 | J1L6A03 |
| J1A5A03 | J1H5A03 | J1L7A03 |
| J1A5B01 | J1H5B01 | J1L8A03 |
| J1A6A03 | J1H6A03 | J1L9A03 |
| J1A6B01 | J1H6B01 | J1Y1A03 |
| J1A7A03 | J1H7A03 | J1Y3A03 |
| J1A7B01 | J1H7B01 | J1Y5A03 |
| J1A8A03 | J1H8A03 | J1Y6A03 |
| J1A8B01 | J1H8B01 | J1Y7A03 |
| J1A9A03 | J1H9A03 | J1Y8A03 |
| J1A9B01 | J1H9B01 | J1Y9A03 |
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型。
執行標準
設計與制造：ASME B16.34，JB/T3595，E101
連接端： BW,SW
承插焊端：ASME B16.11
設計與制造符合API602 BS5352和ASME B16.34
檢驗與測試按API 598
標記按MSS-SP-25
零件材料
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 閥板 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥蓋 | A105 | A276 304 | A182F304(L) | A182F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 填料壓套 | A276410 | A182F304(L) | A182F316(L) | |
| 9 | 填料壓板 | A216WCB | A351CF8 | ||
| 10 | 手輪 | A197 | |||
| 11 | 銘牌 | SS | |||
| 12 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 13 | 閥桿螺母 | A276410 | |||
| 14 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 15 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 16 | 銷釘 | 柔性石墨 | PTFE | ||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
| 產品型號 | 公稱壓力PN | 試驗壓力 | 工作壓力 | 工作溫度（℃） | 適用介質 | |||||
| 殼體強度 | 密封 | |||||||||
| Z61 | H | -63 | 63 | 100 | 0.6 | 63 | ≤425 | 水 蒸汽 油品 | ||
| Y | ||||||||||
| H | - | |||||||||
| Y | ||||||||||
| H | - | |||||||||
| Y | ||||||||||
| H | - | |||||||||
| Y | ||||||||||
| NPS | 縮徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| 全徑 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| H(開) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6 | 7.5 | 11.4 | 14.6 |
| 焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
安裝注意事項
1、電動氣動截止閥吊裝時應注意不要碰傷電動氣動元件造成無法正常使用。
2、安裝前檢查閥內有無異物，如果有安排清理干凈安裝。
3、久置的閥門應該進行水壓或者氣壓試驗后安裝使用。
4、放置半年或者更久時間的閥門應該更換密封填料以免影響密封。
5、J1A1A03-焊接截止閥焊接完成后檢測焊口處有無夾渣沙眼等缺陷，有條件進行拍片處理檢測，焊后一定要熱處理。
6、焊好后需要進行水壓試驗后才可以正常開機使用。
7、使用一段時間后開關閥門檢測填料密封，如有損壞及時更換。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的J1A1A03-焊接截止閥產品，請您根據J1A1A03-焊接截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
