奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多OQ641F16P-氣動型球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

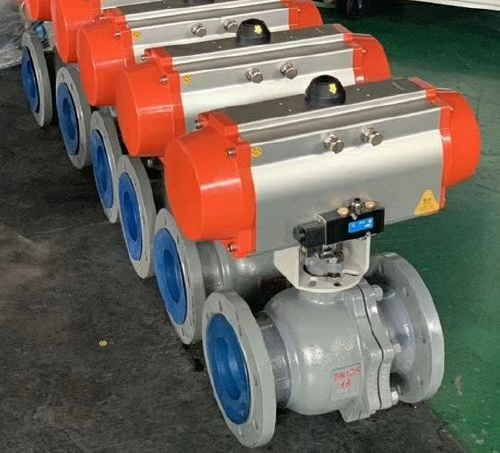

氣動O型球閥Q641F-16P說明書資料介紹
氣動O型球閥Q641F-16P：配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。流體阻力小，其阻力系數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
工作原理
氣動球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的 優點是一旦動力源發生故障，氣動控制閥門將按控制系統的要求自動處于開啟或關閉的位置。氣動控制閥門廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598
壓力測試
外形尺寸
表中以分數表示者，分子為JB/T74～90系列2尺寸（等同于機械JB74～90-59的尺寸），分母為JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。LJ為環連接面法蘭球閥的結構長度。
外形圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的OQ641F16P-氣動型球閥產品，請您根據OQ641F16P-氣動型球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
氣動O型球閥Q641F-16P說明書資料介紹
氣動O型球閥Q641F-16P：配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。流體阻力小，其阻力系數與同長度的管段相等。結構簡單、體積小、重量輕。緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
工作原理
氣動球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的 優點是一旦動力源發生故障，氣動控制閥門將按控制系統的要求自動處于開啟或關閉的位置。氣動控制閥門廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、S B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、S B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598
壓力測試
| 試驗壓力 | 公稱壓力（Mpa） | 壓力級（class） | S(Mpa) | |||||||
| （Mpa） | 1.6 | 2.5 | 4 | 6.4 | 10 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6 | 9.6 | 15 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7 | 11 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 稱壓力 | 公稱通徑 | 尺寸（mm）② | |||||||||||
| PN(MPa) | DN(mm) | L | d1 | LJ③ | D | D1 | D2 | D6 | b | Z-Φd | |||
| 全通徑 | 縮徑 | 全通徑 | 縮徑 | 全通徑 | 縮徑 | ||||||||
| 1.6 | 15 | 108 | - | 15 | - | - | - | 95 | 65 | 45 | - | 14 | 4-14 |
| 20 | 117 | - | 20 | - | - | - | 105 | 75 | 55/58 | - | 14/16 | 4-14 | |
| 25 | 127 | - | 25 | - | - | - | 115 | 85 | 65/68 | - | 14/16 | 4-14 | |
| 32 | 140 | - | 32 | - | - | - | 135/140 | 100 | 78 | - | 16 | 4-18 | |
| 40 | 165 | - | 40 | - | - | - | 145/150 | 110 | 85/88 | - | 16 | 4-18 | |
| 50 | 178 | - | 50 | - | - | - | 165/165 | 125 | 100/102 | - | 16/18 | 4-18 | |
| 65 | 190 | - | 65 | - | - | - | 180/185 | 145 | 120/122 | - | 18 | 4-18 | |
| 80 | 203 | 203 | 80 | 65 | - | - | 195/200 | 160 | 135/138 | - | 20 | 8-18 | |
| 100 | 229 | 229 | 100 | 80 | - | - | 215/220 | 180 | 155/158 | - | 20 | 8-18 | |
| 125 | 356 | 254 | 125 | 100 | - | - | 245/250 | 210 | 185/188 | - | 22 | 8-18 | |
| 150 | 394 | 267 | 150 | 125 | - | - | 280/285 | 240 | 210/212 | - | 24/22 | 8-23/8-22 | |
| 200 | 457 | 292 | 200 | 150 | - | - | 335/340 | 295 | 265/268 | - | 26/24 | 8-23/12-22 | |
表中以分數表示者，分子為JB/T74～90系列2尺寸（等同于機械JB74～90-59的尺寸），分母為JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。LJ為環連接面法蘭球閥的結構長度。
外形圖
