奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q41W40RL-手動球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

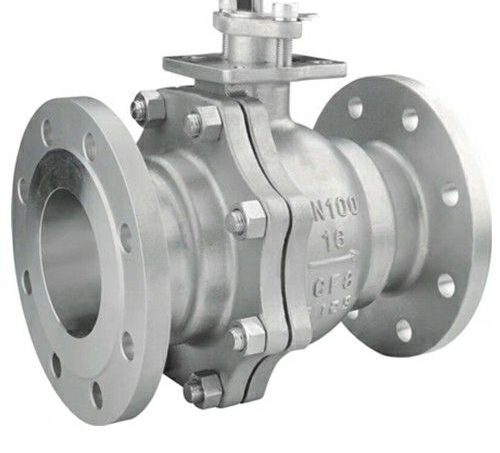

Q41W40RL-手動球閥說明書資料介紹
Q41W40RL-手動球閥啟閉件是球體，旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
特點
1、密封效果好。
2、可以根據實際使用工況選用不同密封材質，達到使用效果。
3、密封副留有一定補償量，可以根據磨損量進行補償達到有效密封。
4、閥門在開啟后閥球藏于閥腔內，介質流通不會直接沖蝕閥球不會造成因沖蝕造成的閥球損壞。
執行標準
設計制造：GB/T12237-2007/GB/T26146-2010
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
性能參數
1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；
3、連接方式：法蘭、對焊、螺紋、承插焊等；
4、適用溫度：-196℃～540℃；
5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；
6、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
外形結構連接尺寸
結構尺寸圖
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q41W40RL-手動球閥產品，請您根據Q41W40RL-手動球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
Q41W40RL-手動球閥說明書資料介紹
Q41W40RL-手動球閥啟閉件是球體，旋轉閥芯來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
特點
1、密封效果好。
2、可以根據實際使用工況選用不同密封材質，達到使用效果。
3、密封副留有一定補償量，可以根據磨損量進行補償達到有效密封。
4、閥門在開啟后閥球藏于閥腔內，介質流通不會直接沖蝕閥球不會造成因沖蝕造成的閥球損壞。
執行標準
設計制造：GB/T12237-2007/GB/T26146-2010
結構長度：GB12221-2005
供貨要求：GB/T12252-2005
壓力試驗：GB/T13927-2008
試壓檢驗：GB/T13927-1992
法蘭標準：GB9113/JB79
性能參數
1、公稱壓力或壓力級：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K；
2、公稱通徑或口徑：DN6～900、NPS 1/4 ～36；
3、連接方式：法蘭、對焊、螺紋、承插焊等；
4、適用溫度：-196℃～540℃；
5、驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、氣液聯動、電液聯動；
6、閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
外形結構連接尺寸
| 型號 | 公稱通徑 | 尺寸 （mm） | |||||||||||
| L | D | D1 | D2 | D0 | b-f | z-φd | W | ||||||
| Q41W | 15 | 130 | 95 | 65 | 45 | 142 | 414 | 115 | |||||
| 20 | 140 | 105 | 75 | 55 | 142 | 414 | 130 | ||||||
| 25 | 150 | 115 | 85 | 65 | 142 | 414 | 150 | ||||||
| 32 | 165 | 135 | 100 | 78 | 162 | 418 | 190 | ||||||
| 40 | 180 | 145 | 110 | 85 | 163 | 418 | 230 | ||||||
| 50 | 200 | 160 | 125 | 100 | 163 | 418 | 240 | ||||||
| 65 | 220 | 180 | 145 | 120 | 183 | 418 | 280 | ||||||
| 80 | 250 | 195 | 160 | 135 | 203 | 818 | 310 | ||||||
| 100 | 280 | 215 | 180 | 155 | 203 | 818 | 330 | ||||||
| 125 | 320 | 245 | 210 | 185 | 223 | 818 | 600 | ||||||
| 150 | 360 | 280 | 240 | 210 | 243 | 823 | 800 | ||||||
| 200 | 400 | 335 | 295 | 265 | 263 | 1223 | 1000 | ||||||
| 250 | 450 | 425 | 355 | 320 | 303 | 12.25 | 1200 | ||||||
