奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D971X16L-電動鋁合金材質蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

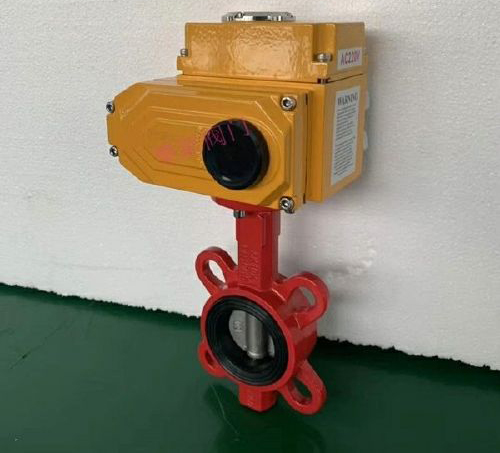

D971X16L-電動鋁合金材質蝶閥產品說明書資料介紹
D971X16L-電動鋁合金材質蝶閥公稱通徑DN40-DN200，公稱壓力PN1.0-1.6MPa，對夾式連接，襯EPDM三元乙丙膠溫度范圍：≤80℃，無銷式304不銹鋼閥板，可用于弱酸性腐蝕介質。 廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
鋁合金閥體，扭矩小，使用安裝方便，防銹蝕。適用于空調、工業水處理設備，有防結露功能。鋁合金壓鑄閥體，防銹蝕。在防止結露方面發揮功能。多層次漸近接觸式閥座，以及綜合其它的F500系列蝶閥正在替代其它閥門，具有施工簡單、使用長的特點。
特點
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，體積小，重量輕。
3、可以運送泥漿，在管道口積存液體少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
工作原理
采用了高性能頂盤材料,能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞,達到了執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點:如低吸水性、抗腐蝕性、絕熱隔冷性能等,是普通材質蝶閥的4倍。
零部件材料
閥體：鋁合金
蝶板：304不銹鋼
閥座：三元乙丙橡膠(EPDM)
閥桿：416
外形及結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D971X16L-電動鋁合金材質蝶閥產品，請您根據D971X16L-電動鋁合金材質蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D971X16L-電動鋁合金材質蝶閥產品說明書資料介紹
D971X16L-電動鋁合金材質蝶閥公稱通徑DN40-DN200，公稱壓力PN1.0-1.6MPa，對夾式連接，襯EPDM三元乙丙膠溫度范圍：≤80℃，無銷式304不銹鋼閥板，可用于弱酸性腐蝕介質。 廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
鋁合金閥體，扭矩小，使用安裝方便，防銹蝕。適用于空調、工業水處理設備，有防結露功能。鋁合金壓鑄閥體，防銹蝕。在防止結露方面發揮功能。多層次漸近接觸式閥座，以及綜合其它的F500系列蝶閥正在替代其它閥門，具有施工簡單、使用長的特點。
特點
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，體積小，重量輕。
3、可以運送泥漿，在管道口積存液體少。
4、低壓下，可以實現良好的密封。
5、調節性能好。
工作原理
采用了高性能頂盤材料,能有效地防止閥體部分的溫差，隔離了管道內介質的傳遞,達到了執行器和連接法蘭表面無結露。高性能的材料有很多出色的優點:如低吸水性、抗腐蝕性、絕熱隔冷性能等,是普通材質蝶閥的4倍。
零部件材料
閥體：鋁合金
蝶板：304不銹鋼
閥座：三元乙丙橡膠(EPDM)
閥桿：416
外形及結構尺寸
| 公稱通徑(DN) | L | D | D1 | Z-Ф | H | H1 | A | B |
| 40 | 33 | 150 | 110 | 4-18 | 220 | 150 | 270 | 118 |
| 50 | 43 | 165 | 125 | 4-18 | 270 | 190 | 270 | 118 |
| 65 | 46 | 185 | 145 | 4-18 | 295 | 205 | 270 | 118 |
| 80 | 46 | 200 | 160 | 8-18 | 305 | 210 | 270 | 118 |
| 100 | 52 | 220 | 180 | 8-18 | 340 | 215 | 270 | 118 |
| 125 | 56 | 250 | 210 | 8-18 | 370 | 245 | 310 | 118 |
| 150 | 56 | 285 | 240 | 8-22 | 395 | 255 | 310 | 118 |
| 200 | 60 | 340 | 295 | 8-22 | 475 | 300 | 370 | 165 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D971X16L-電動鋁合金材質蝶閥產品，請您根據D971X16L-電動鋁合金材質蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
