奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D71JH10Q-手動蝶閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
D71JH10Q-手動蝶閥產品說明書資料介紹

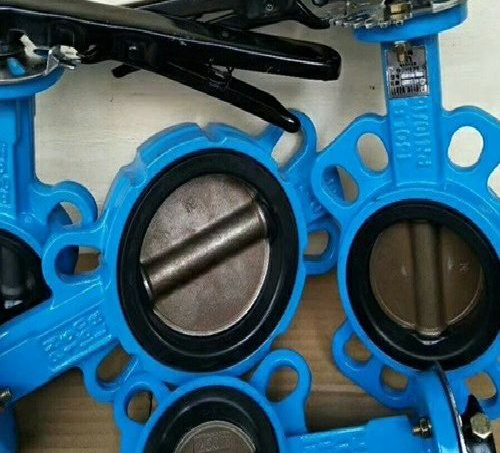

D71JH10Q-手動蝶閥由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座可脫卸構造，用于電力、石油、環保、冶金、鋼鐵等流體管線上作為調節和截流使用
主要零部件材料:
閥體：灰鑄鐵、球墨鑄鐵、碳鋼
蝶板：碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼、雙相不銹鋼板1.4529、2507、C276
閥座：天然橡膠(NBR)、三元乙丙橡膠(EPDM)
閥桿：不銹鋼、 2Cr13、304
產品外形及結構尺寸
外形圖
安裝注意事項
1、安裝前應核對蝶閥規格、壓力、溫度、是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D71JH10Q-手動蝶閥產品，請您根據D71JH10Q-手動蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D71JH10Q-手動蝶閥產品說明書資料介紹
D71JH10Q-手動蝶閥由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座可脫卸構造，用于電力、石油、環保、冶金、鋼鐵等流體管線上作為調節和截流使用
主要零部件材料:
閥體：灰鑄鐵、球墨鑄鐵、碳鋼
蝶板：碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼、雙相不銹鋼板1.4529、2507、C276
閥座：天然橡膠(NBR)、三元乙丙橡膠(EPDM)
閥桿：不銹鋼、 2Cr13、304
產品外形及結構尺寸
| 公稱通徑(DN) | L | D | D1 | Z-Ф | H | H1 | A | B |
| 40 | 33 | 150 | 110 | 4-18 | 220 | 150 | 270 | 118 |
| 50 | 43 | 165 | 125 | 4-18 | 270 | 190 | 270 | 118 |
| 65 | 46 | 185 | 145 | 4-18 | 295 | 205 | 270 | 118 |
| 80 | 46 | 200 | 160 | 8-18 | 305 | 210 | 270 | 118 |
| 100 | 52 | 220 | 180 | 8-18 | 340 | 215 | 270 | 118 |
| 125 | 56 | 250 | 210 | 8-18 | 370 | 245 | 310 | 118 |
| 150 | 56 | 285 | 240 | 8-22 | 395 | 255 | 310 | 118 |
| 200 | 60 | 340 | 295 | 8-22 | 475 | 300 | 370 | 165 |
安裝注意事項
1、安裝前應核對蝶閥規格、壓力、溫度、是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
