產品中心
奇眾一直堅信百年大計,質量保證,我們恪守質量穩定,成就精品閥門,我們以良好的品質,創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多D341X10-渦輪法蘭襯膠蝶閥相關產品信息,歡迎訪問上海奇眾閥門產品分類→為中國造好閥,展現世界大國實力,奇眾為你創造更多價值!
D341X10-渦輪法蘭襯膠蝶閥說明書資料介紹:

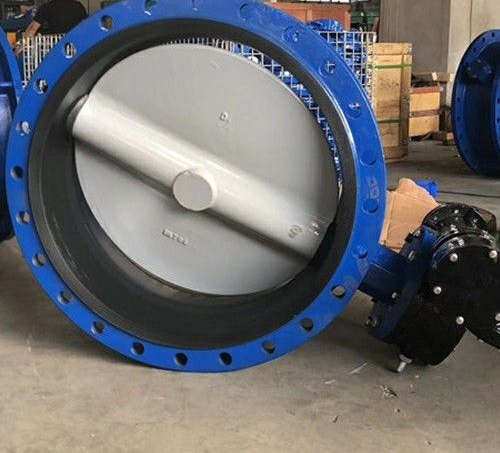

D341X10-渦輪法蘭襯膠蝶閥又叫渦輪法蘭翻板閥,是一種結構簡單的渦輪法蘭調節閥,可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥。
D341X10-渦輪法蘭襯膠蝶閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。
用途:
廣泛用于污水處理站,污水處理廠、城市污水廠等一系列污水處理設備中使用。
執行標準:
設計制造:GB/T12238
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
外形連接尺寸
外形結構尺寸圖

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D341X10-渦輪法蘭襯膠蝶閥產品,請您根據D341X10-渦輪法蘭襯膠蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
D341X10-渦輪法蘭襯膠蝶閥說明書資料介紹:
D341X10-渦輪法蘭襯膠蝶閥又叫渦輪法蘭翻板閥,是一種結構簡單的渦輪法蘭調節閥,可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥。
D341X10-渦輪法蘭襯膠蝶閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。
用途:
廣泛用于污水處理站,污水處理廠、城市污水廠等一系列污水處理設備中使用。
執行標準:
設計制造:GB/T12238
結構長度:GB12221-2005
供貨要求:GB/T12252-2005
壓力試驗:GB/T13927-2008
試壓檢驗:GB/T13927-1992
性能參數
壓力等級(MPa) | 0.6 | 1 | 1.6 | |
閥門強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | |
閥門密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | |
適用溫度℃ | -29℃+80℃ | |||
主要材質 | 球墨鑄鐵 | |||
連接形式 | 法蘭式、對夾式 | |||
啟閉形式 | 電動 | |||
適用介質 | 污水、含雜質水混合物等 | |||
連接標準 | GB9113 |
產品型號 | DN | L | D1 | D | z-φd | H | H0 | A | B |
D341X | 50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 |
65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 | |
80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 | |
100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 | |
125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 | |
150 | 56 | 240 | 285 | 8-22 | 137 | 626 | 355 | 93 | |
200 | 60 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 | |
250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 | |
300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 | |
350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 | |
400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 | |
450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 | |
500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 | |
600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 | |
700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 | |
800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 | 380 |

上海奇眾閥門訂貨須知:我們可以為您提供專業的解決方案,包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者,為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問,您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的D341X10-渦輪法蘭襯膠蝶閥產品,請您根據D341X10-渦輪法蘭襯膠蝶閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數,我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
