奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多HDH76Y150LBSS-對夾蝶式止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

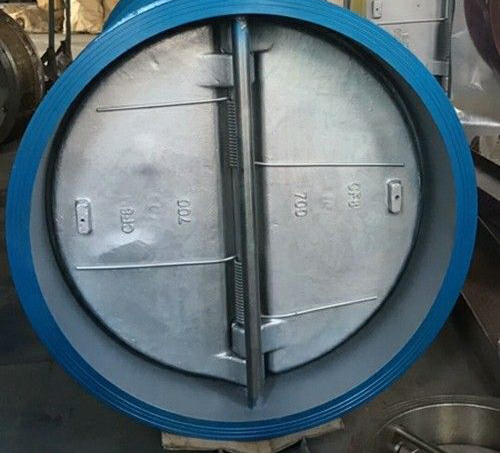

HDH76Y150LBSS-對夾蝶式止回閥說明書資料介紹
HDH76Y150LBSS-對夾蝶式止回閥閥體材質可以根據使用介質選擇，有WCB鑄鋼，CF8不銹鋼，雙相鋼等特殊鋼材，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
工作原理
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道 線作升降運動，動作可靠，但流體阻力較大，適用于小口徑的場合。
升降式止回閥可直通式和立式兩種
直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路
旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。
結構劃分
可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。
升降式止回閥可分為立式和臥式兩種。
旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。
蝶式止回閥為直通式。
外形尺寸
尺寸圖
安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HDH76Y150LBSS-對夾蝶式止回閥產品，請您根據HDH76Y150LBSS-對夾蝶式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
HDH76Y150LBSS-對夾蝶式止回閥說明書資料介紹
HDH76Y150LBSS-對夾蝶式止回閥閥體材質可以根據使用介質選擇，有WCB鑄鋼，CF8不銹鋼，雙相鋼等特殊鋼材，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。
工作原理
升降式止回閥的結構一般與截止閥相似，其閥瓣沿著通道 線作升降運動，動作可靠，但流體阻力較大，適用于小口徑的場合。
升降式止回閥可直通式和立式兩種
直通式升降止回閥一般只能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路
旋啟式止回閥的閥瓣繞轉軸作旋轉運動。其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。
結構劃分
可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。
升降式止回閥可分為立式和臥式兩種。
旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。
蝶式止回閥為直通式。
外形尺寸
| 公稱通徑 | L | H | D | |
| DN(mm) | 150 | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 49 | 76 | 124 | 124 |
| 80 | 64 | 89 | 142 | 152 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的HDH76Y150LBSS-對夾蝶式止回閥產品，請您根據HDH76Y150LBSS-對夾蝶式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
