產品中心
奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多TJ94X610-活塞式調節閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
產品說明書資料介紹
適用于城鎮供水、工業供水、礦井用水、電廠、引水工程等管網系統的 多功能閥門，可同時替代截止閥、調壓閥、調流閥（一閥替多閥），起到調節流量、消能排空以及減壓、調壓等作用，對高壓力和大壓差工況具有優越的調節和控制功能，具有消能、降噪、減振及防氣蝕的特點。能有效地提高系統安全可靠性，滿足系統自動化控制要求。可以與管道水平/垂直安裝使用

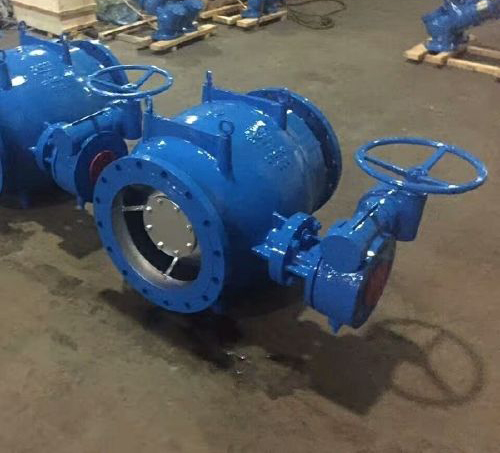

名稱: 活塞式調流閥
型號:
品牌: 上海奇眾
公稱通徑: DN100~DN1600mm ;
公稱壓力: PN0.6~PN2.5Mpa;
適用溫度: -20℃~100℃;
閥體材質: 鑄鋼、QT450;
適用介質: 水 空氣類;
結構原理
活塞式結構，活塞式控制閥調節機構應為曲柄滑塊機構,關閉件滑塊為圓筒或錐形的活塞。可在閥體內圓筒里由導軌引導 沿管路 作軸向運動，因而改變流道面積，以實現調節流量及減壓功能。與管道的連接形式為法蘭聯接，法蘭連接尺寸、結構長度符合相應GB的要求。
電動調流調壓閥由閥體、活塞、曲柄、連桿、消能裝置、閥桿、軸套、閥座、密封圈等主要部件組成。
優點
一、TJ94X610-活塞式調節閥解決氣蝕問題
扇葉是由均勻分布的導流葉片，將上游介質均勻分為 許多股小流，并引導其做螺旋運動。閥體及鄰近管道的周邊介質被迫改變流向，這樣產生氣蝕的氣泡被限制在管道 ，而且完全被水包圍，即使這些氣泡失穩而破 裂，由于它們在管道 而非管道和閥門壁面，故而不產生任何氣蝕破壞。 鼠籠是活塞的帶孔延伸，鼠籠槽根據操作工況而定，介質（水）通過鼠籠外周節流成為多股高速流體，沿徑向鼠籠 噴射互相撞擊，由此將氣蝕限定在鼠籠 ，動能因對撞而消失，不全時閥門和管道產生氣蝕破壞。
Ｃ. 實列 給出操作條件 上游壓力 P1 =22bar 下游壓力 P1 =10bar 流量 =130m3/h 流量 =900m3/h 流量 =1400m3/h 選擇結果 鼠籠式， DN300
二、TJ94X610-活塞式調節閥具有線性調節特性
三、TJ94X610-活塞式調節閥流體在流線性閥體內無紊流現象，故無震動。
△P=K·（ρ/2）·V2
公式中：△P為壓頭損失,
單位Pa91Kg/cm2=10∧5Pa）
V為流速，單位m/s
K為壓損系數
ρ為密度，單位Kg/m∧3
2、口徑、壓力等級介質、溫度
口徑：DN100～DN2000
壓力等級：PN10～PN100
介質：水、空氣、天然氣、煤氣、蒸汽。
溫度：正常-10℃～135℃高溫根據要求。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的TJ94X610-活塞式調節閥產品，請您根據TJ94X610-活塞式調節閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
