奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多LDFDN25-拉斷閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

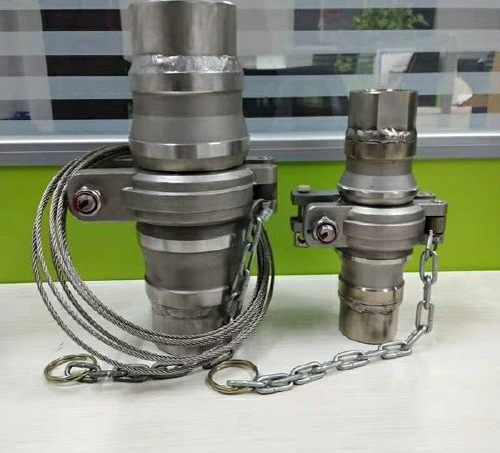

LDFDN25-拉斷閥產品說明書資料介紹
LDFDN25-拉斷閥緊急脫離裝置的切斷閥主體為采用彈簧力關閉的單向閥，其拉斷力來自于機械部分本身，無須電、液等其它動力，加裝該裝置的裝卸臂具備了緊急拉斷功能。緊急情況下能夠使裝卸設備自動、快速拉斷；常規操作時不會出現“拉斷”；拉斷后分開的兩部分能夠有效密封；LDFDN25-拉斷閥拉斷采用拉斷銷式拉斷，拉斷銷受力過預定范圍，LDFDN25-拉斷閥自動緊急斷開，實現分離，兩端單向閥關閉各自管線中的介質。LDFDN25-拉斷閥安裝后應無泄漏，出現緊急情況受力過直線拉斷力數值后，拉斷螺栓應拉出閥體，閥體分解成兩個單向閥，斷開管線應無泄漏。LDFDN25-拉斷閥的材質選用304不銹鋼，滿足安全及壽命要求緊急LDFDN25-拉斷閥采用2.5MPa的設計壓力，主要密封采用氟橡膠。
性能參數
LDFDN25-拉斷閥材質：304不銹鋼。
連接形式：法蘭/內絲
密封圈材質：氟橡膠
彈簧：腐蝕強度不低于不銹鋼304
緊急LDFDN25-拉斷閥設計壓力：2.5MPa
LDFDN25-拉斷閥操作結構原理
1緊急LDFDN25-拉斷閥總體由兩個單向閥、夾緊機構、拉斷機構三部分組成：單向閥主要由閥體、閥瓣、主密封圈、支架等組成；夾緊機構主要由左夾板、右夾板、連接件等組成；拉斷機構主要由固定調節螺栓、放松調節螺母、拉斷銷、安全螺栓、鋼絲繩等組成。
2閥瓣為密封面為錐面，另一面采用球面設計，這樣的設計有利于保證良好的密封性，減小介質的流通阻力從而減少壓力損失，同時避免介質流過時紊流現象的產生。閥瓣的前端設計有耳軸，上、下閥瓣的耳軸采用陰、陽配合的結構形式；閥瓣后端設計有彈簧固定軸，在固定軸尾端設計一臺階。當兩單向閥對接時，靠閥瓣前端耳軸的相互作用實現單向閥的開啟；固定軸尾端的細軸段起導向作用；臺階起限位作用，限制因介質的流速和壓力的變化而對閥門開度的影響。
3主密封圈采用具有良好彈性的氟橡膠制成，靠主密封座壓緊、固定。單向閥體與閥瓣均采用錐面設計，錐度相同。該設計具有防火功能，即若因現場失火而燒壞軟密封時，閥瓣便與主密封座接觸形成金屬硬密封，依靠硬密封能夠防止介質的大量泄漏。
4左、右夾板與殼體接觸面采用楔面設計，使之具有良好的夾緊和開啟效果。兩夾板的一端通過連接件相連，另一端通過調節螺栓與拉斷機構相連，通過調節螺母調整兩單向閥的連接與夾緊力。
5拉斷機構通過鋼絲繩與裝卸臂外臂管或立柱相連，通過調節螺栓、拉斷銷調節螺母連接起來。鋼絲繩的長度小于裝卸臂內臂與外臂的工作長度，當槽車移動出工作區時，鋼絲繩即拉動固定螺栓和連接軸移動，先拉斷安全螺絲，然后將拉斷銷拉出，從而開啟夾緊機構，實現兩單向閥的分離；隨著單向閥的分離，閥瓣在彈簧力的作用下復位，實現關閉。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的LDFDN25-拉斷閥產品，請您根據LDFDN25-拉斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
LDFDN25-拉斷閥產品說明書資料介紹
LDFDN25-拉斷閥緊急脫離裝置的切斷閥主體為采用彈簧力關閉的單向閥，其拉斷力來自于機械部分本身，無須電、液等其它動力，加裝該裝置的裝卸臂具備了緊急拉斷功能。緊急情況下能夠使裝卸設備自動、快速拉斷；常規操作時不會出現“拉斷”；拉斷后分開的兩部分能夠有效密封；LDFDN25-拉斷閥拉斷采用拉斷銷式拉斷，拉斷銷受力過預定范圍，LDFDN25-拉斷閥自動緊急斷開，實現分離，兩端單向閥關閉各自管線中的介質。LDFDN25-拉斷閥安裝后應無泄漏，出現緊急情況受力過直線拉斷力數值后，拉斷螺栓應拉出閥體，閥體分解成兩個單向閥，斷開管線應無泄漏。LDFDN25-拉斷閥的材質選用304不銹鋼，滿足安全及壽命要求緊急LDFDN25-拉斷閥采用2.5MPa的設計壓力，主要密封采用氟橡膠。
性能參數
LDFDN25-拉斷閥材質：304不銹鋼。
連接形式：法蘭/內絲
密封圈材質：氟橡膠
彈簧：腐蝕強度不低于不銹鋼304
緊急LDFDN25-拉斷閥設計壓力：2.5MPa
| 序號 | 介質 | 設計壓力 | 結構型式 | 公稱直徑 | 連接形式 |
| 1 | 液化氣(液相) | 2.5MPa | 拉繩型 | DN50 | PN25 DN50法蘭/內絲 |
| 2 | 液化氣(氣相) | 2.5MPa | 拉繩型 | DN25 | PN25 DN25法蘭/內絲 |
1緊急LDFDN25-拉斷閥總體由兩個單向閥、夾緊機構、拉斷機構三部分組成：單向閥主要由閥體、閥瓣、主密封圈、支架等組成；夾緊機構主要由左夾板、右夾板、連接件等組成；拉斷機構主要由固定調節螺栓、放松調節螺母、拉斷銷、安全螺栓、鋼絲繩等組成。
2閥瓣為密封面為錐面，另一面采用球面設計，這樣的設計有利于保證良好的密封性，減小介質的流通阻力從而減少壓力損失，同時避免介質流過時紊流現象的產生。閥瓣的前端設計有耳軸，上、下閥瓣的耳軸采用陰、陽配合的結構形式；閥瓣后端設計有彈簧固定軸，在固定軸尾端設計一臺階。當兩單向閥對接時，靠閥瓣前端耳軸的相互作用實現單向閥的開啟；固定軸尾端的細軸段起導向作用；臺階起限位作用，限制因介質的流速和壓力的變化而對閥門開度的影響。
3主密封圈采用具有良好彈性的氟橡膠制成，靠主密封座壓緊、固定。單向閥體與閥瓣均采用錐面設計，錐度相同。該設計具有防火功能，即若因現場失火而燒壞軟密封時，閥瓣便與主密封座接觸形成金屬硬密封，依靠硬密封能夠防止介質的大量泄漏。
4左、右夾板與殼體接觸面采用楔面設計，使之具有良好的夾緊和開啟效果。兩夾板的一端通過連接件相連，另一端通過調節螺栓與拉斷機構相連，通過調節螺母調整兩單向閥的連接與夾緊力。
5拉斷機構通過鋼絲繩與裝卸臂外臂管或立柱相連，通過調節螺栓、拉斷銷調節螺母連接起來。鋼絲繩的長度小于裝卸臂內臂與外臂的工作長度，當槽車移動出工作區時，鋼絲繩即拉動固定螺栓和連接軸移動，先拉斷安全螺絲，然后將拉斷銷拉出，從而開啟夾緊機構，實現兩單向閥的分離；隨著單向閥的分離，閥瓣在彈簧力的作用下復位，實現關閉。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的LDFDN25-拉斷閥產品，請您根據LDFDN25-拉斷閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
