奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多H44W110Ti-旋啟式止回閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！
鈦合金止回閥廠家、鈦合金止回閥價格、鈦合金止回閥規格、鈦合金止回閥圖片
鈦合金止回閥說明書資料介紹:

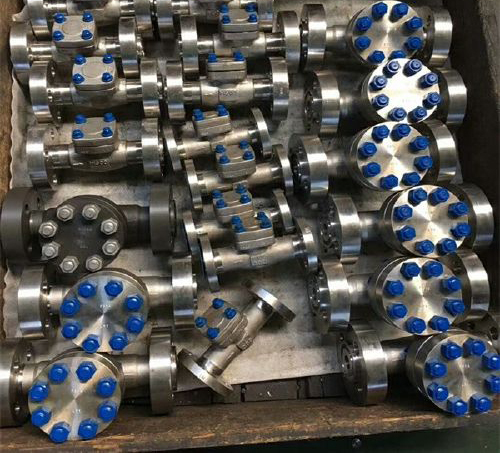

H44W110Ti-旋啟式止回閥:又叫鈦合金止逆閥，旋啟式法蘭止回閥，密封面本體密封/四氟密封，壓力PN110（對應美標HG20615 600LB），通經為DN15-50（美標），整體材質TA10可以耐廢堿液使用，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流防止發生事故，設計執行標準按照GB/T執行標準，閥門安裝位置與管道水平或者垂直安裝，用于防止管路中的氯離子、污水、強堿等介質的倒流控制
用途
廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。
適用場合
石油、石化設備，如石化設備中的反應器等。
硫酸的儲存與運輸設備，如熱交換器等。
發電廠煙氣脫硫裝置，主要使用部位有：吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。
有機酸處理系統中的洗滌器和風扇。
海水處理裝置，海水熱交換器，造紙工業設備，硫酸、硝酸設備，制酸、制藥工業及其他化工設備、壓力容器，食品設備。
制藥廠:離心機，反應器等。
植物食品：醬油罐，料酒，鹽罐，設備和敷料。
對稀硫酸強腐蝕介質904L是匹配的鋼種。
執行標準:
設計制造:GB/T12235
結構長度:GB/T12221
法蘭標準:JB/T79
檢驗與試驗:JB/T9092
標志:GB/T12220
供貨:JB/T7928
壓力試驗:
外形尺寸
:
安裝注意事項:
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的H44W110Ti-旋啟式止回閥產品，請您根據H44W110Ti-旋啟式止回閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
鈦合金止回閥廠家、鈦合金止回閥價格、鈦合金止回閥規格、鈦合金止回閥圖片
鈦合金止回閥說明書資料介紹:
H44W110Ti-旋啟式止回閥:又叫鈦合金止逆閥，旋啟式法蘭止回閥，密封面本體密封/四氟密封，壓力PN110（對應美標HG20615 600LB），通經為DN15-50（美標），整體材質TA10可以耐廢堿液使用，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流防止發生事故，設計執行標準按照GB/T執行標準，閥門安裝位置與管道水平或者垂直安裝，用于防止管路中的氯離子、污水、強堿等介質的倒流控制
用途
廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。
適用場合
石油、石化設備，如石化設備中的反應器等。
硫酸的儲存與運輸設備，如熱交換器等。
發電廠煙氣脫硫裝置，主要使用部位有：吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。
有機酸處理系統中的洗滌器和風扇。
海水處理裝置，海水熱交換器，造紙工業設備，硫酸、硝酸設備，制酸、制藥工業及其他化工設備、壓力容器，食品設備。
制藥廠:離心機，反應器等。
植物食品：醬油罐，料酒，鹽罐，設備和敷料。
對稀硫酸強腐蝕介質904L是匹配的鋼種。
執行標準:
設計制造:GB/T12235
結構長度:GB/T12221
法蘭標準:JB/T79
檢驗與試驗:JB/T9092
標志:GB/T12220
供貨:JB/T7928
壓力試驗:
| 試驗壓力(MPa) | 2.5 | 4 | 6.4 | 10 | MPa |
| 殼體強度試驗 | 3.75 | 6 | 9.6 | 15 | MPa |
| 高壓密封試驗壓力 | 2.75 | 4.4 | 7.04 | 11 | MPa |
| 低壓氣密封驗壓力 | 0.5-0.7 | ||||
| 公稱通徑 DN | 主要外形尺寸和連接尺寸 | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| 25 | 160 | 115 | 85 | 65 | 16 | 4/14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4/18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4/18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4/18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4/18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8/18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8/18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8/18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8/23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12/23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12/25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12/25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
安裝注意事項:
止回閥的安裝應注意以下事頂
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向*。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。
